Мостиковая система СканСкрин

ОПЫТ ПОЛЬЗОВАТЕЛЯ ИНСТРУКЦИИ

Современная система лова с Траловым глазом, с датчиками потока в устье и мотне трала,с датчиками углов и индикаторами наполнения, наряду с традиционными датчиками, которые составляют основу для построения любой самой сложной комбинации, всё это является источником такого мощного потока важной для промысла информации, что для её отображения требуется уже не один, а несколько экранов. Это особенно важно для тех, кто ведёт промысел двумя или тремя тралами.



Обычная практика - использовать два или три экрана н а пульте мостика и ещё один экран на пульте лебёдок, но дополнительные экраны можно поместить в кубрике или других помещениях, где тралмастер и другие члены экипажа могли бы наблюдать за рабочим процессом.

В системе СканБас требуется переключение между различными изображениями, в то время как в СканСкрине можно одновременно наблюдать все аспекты процесса во всех фазах траления.

На ряде судов СканСкрин используется в течение многих лет, и мы получаем от них только положительные отзывы. Факт также то, что большинство из тех, кто приобрёл систему Сканбас, позже модернизировали её. Следует также особо отметить то, система СканСкрин позволяет одновременно отслеживать детектирование притока рыбы Траловым глазом и наблюдать изменения геометрии трала, наряду с изучением развития ситуации по графикам изменения различных параметров, таких как:

  • Расстояние между досками
  • Углы и стабильность досок
  • Точное количество вновь поступающей рыбы и уровень наполнения кутца

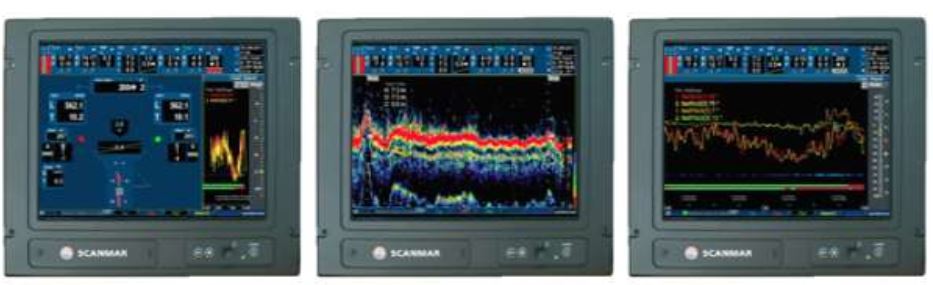

Пример распределения трёх экранов СканСкрин для лова трески:

scanscreen

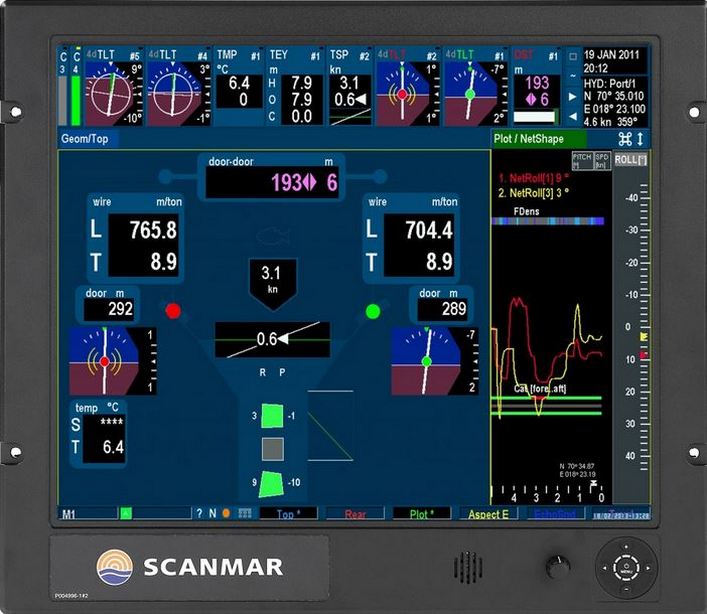

  • Для изображения геометрии хочется отметить, что здесь легко можно обнаружить нестабильность досок (1) и её причину - боковое течение с правого борта (2). Одновременно что два используемых датчика улова активировались (3) и что мешок перекручен на правый борт.

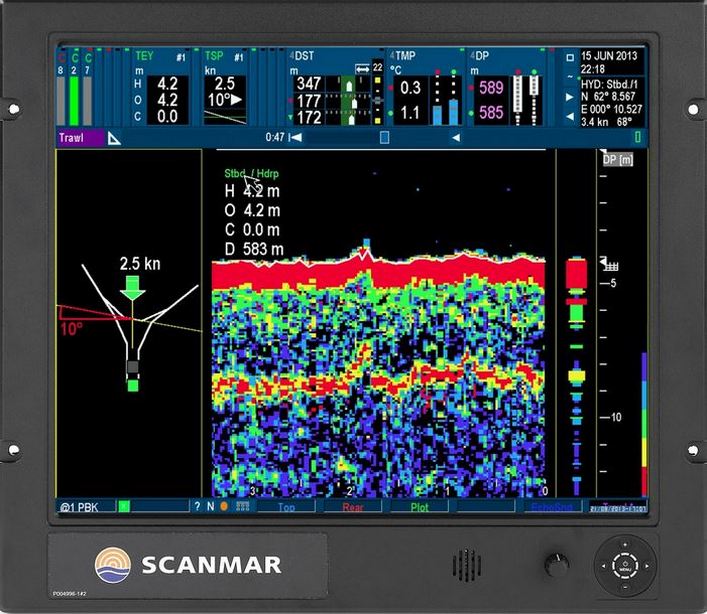

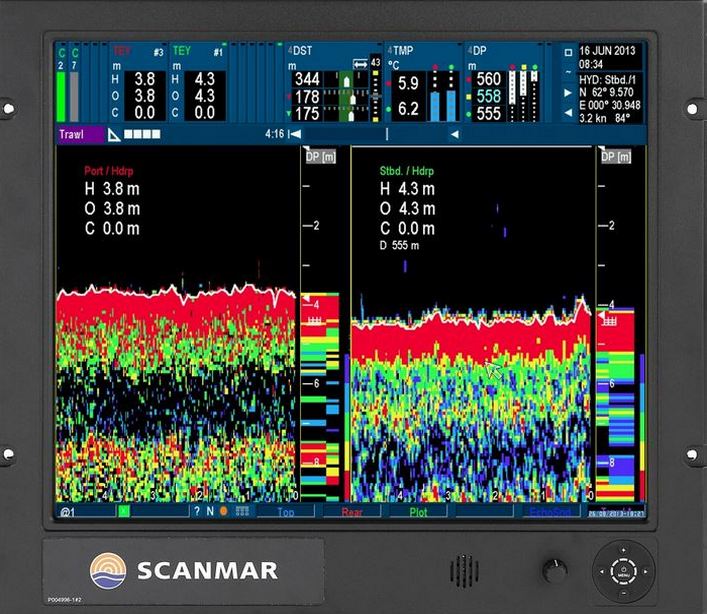

  • Изображение тралового глаза говорит само за себя, и можно ясно видеть распределение концентрации рыбы.

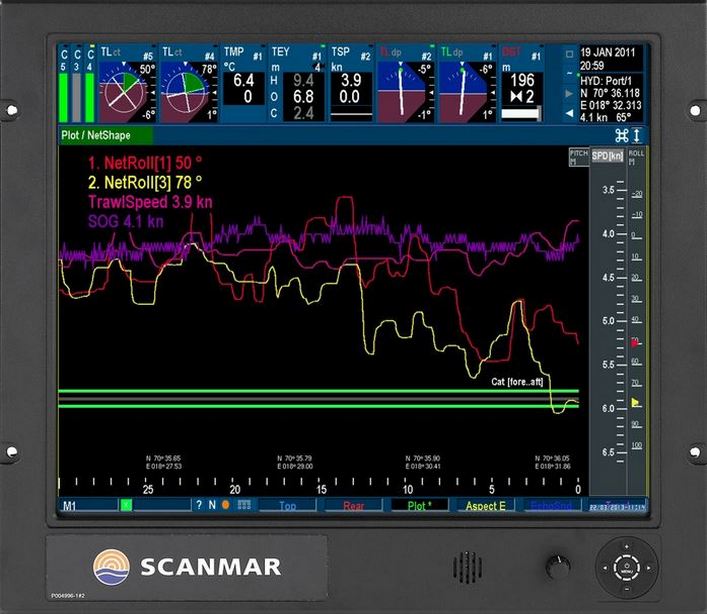

  • Изображение графиков показывает изменение сигналов от индикаторов наполнения (датчиков углов), которые работают в комбинации с датчиками улова (с натяжными стропами). Кривые отражают степень наполнения (и повторяются при каждом тралении), а вариации говорят о поступлении новых порций рыбы. Можно легко проследить, как всё это соотносится с отображением рыбы на изображении Тралового глаза.
  • Следует также отметить, как активация датчиков улова (4) соответствует уровню наполнения кутца, и, особенно факт поступления новых порций рыбы за некоторое время дорабатывания датчиков улова. Эта информация часто используется для принятия решения о развороте и прохождении ещё раз по тому же месту.
  • Из показаний GPS можно точно зафиксировать место максимального поступления рыбы. Также отметьте, что сильный сигнал от рыбы на изображении Тралового глаза также имеет соответствие и на изображении графиков.
